Hrubé rozvody elektřiny na stavbě – kdy se provádí a na co si dát pozor
Kabely, okruhy a správně dimenzovaný materiál
Po přípravě tras se ukládají elektroinstalační kabely a vytvářejí se jednotlivé elektrické okruhy. Pro osvětlení se často používá kabel CYKY-J 3×1,5 mm², pro běžné zásuvkové okruhy CYKY-J 3×2,5 mm². Jde však pouze o obvyklé příklady, nikoli univerzální pravidlo. Konkrétní průřez, způsob uložení, jištění a délku vedení musí posoudit projektant nebo kvalifikovaný elektrikář podle zatížení, prostředí a platných technických požadavků. Zvláštní pozornost vyžadují například elektrické sporáky, průtokové ohřívače, tepelná čerpadla nebo nabíjecí stanice.

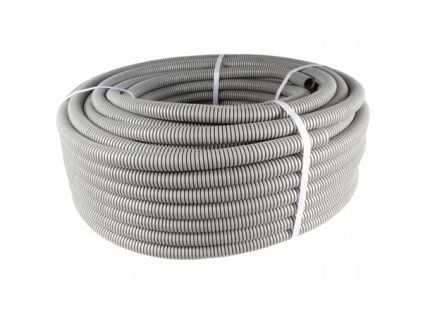

Kabely se upevňují příchytkami, případně se ukládají do ochranných chrániček. Ty mohou být užitečné zejména v místech s vyšším mechanickým namáháním, při prostupech konstrukcemi nebo tam, kde se předpokládá budoucí výměna či doplnění vedení. Součástí materiálu jsou také instalační krabice, lišty, svorky, spojovací prvky a podle způsobu stavby například zemnicí pásky a dráty. Úspora na nevhodném nebo nekvalitním materiálu se nevyplácí, protože elektroinstalace ovlivňuje bezpečnost celého objektu.

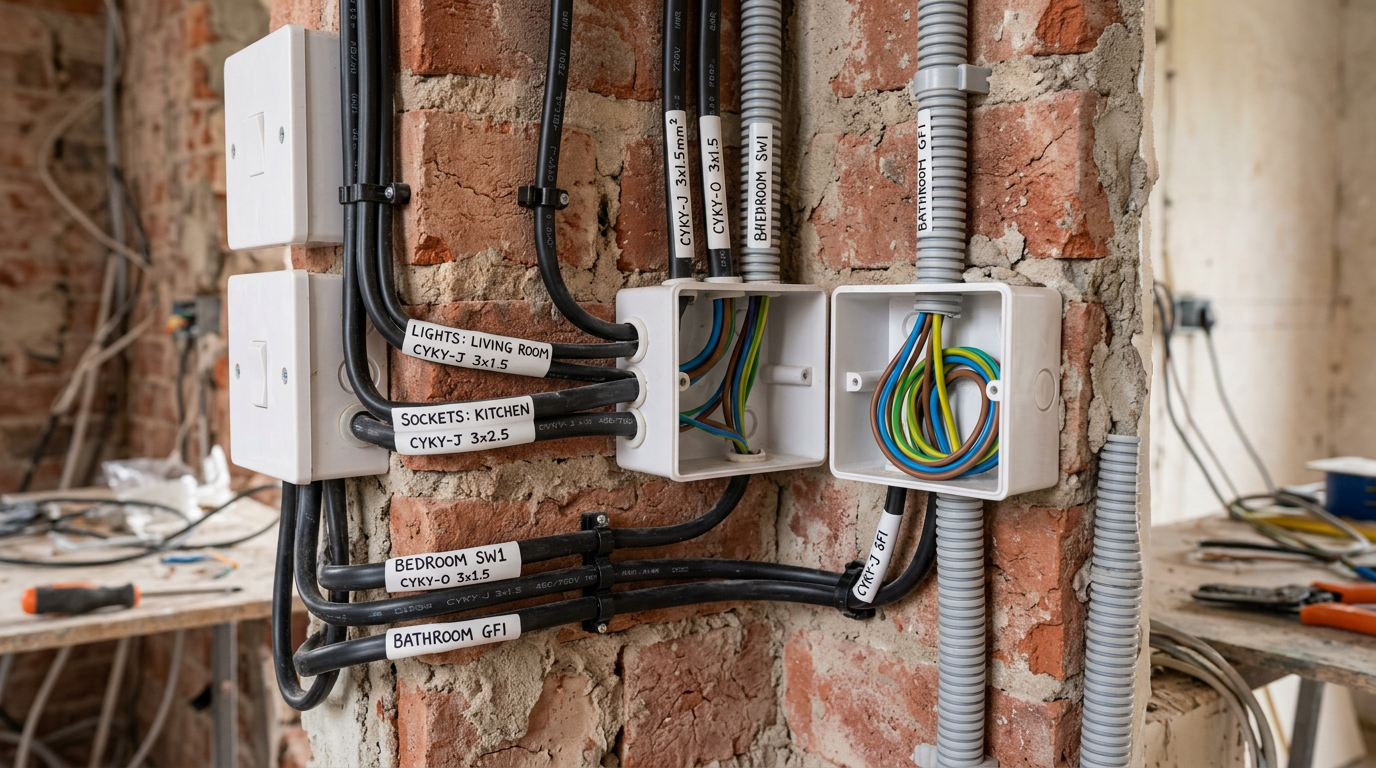

Ještě před omítkami se kontroluje nejen fyzické uložení kabelů, ale také jejich označení, návaznost na rozvaděč a oddělení silových, datových, televizních a zabezpečovacích rozvodů. Datové kabely se nemají vést bez rozmyslu společně se silovými, protože by mohlo docházet k rušení. Vyplatí se také pořídit fotodokumentaci všech stěn a stropů s viditelnými trasami. Snímky mohou později pomoci při vrtání, montáži nábytku nebo hledání případné poruchy.
Od projektu k připraveným trasám

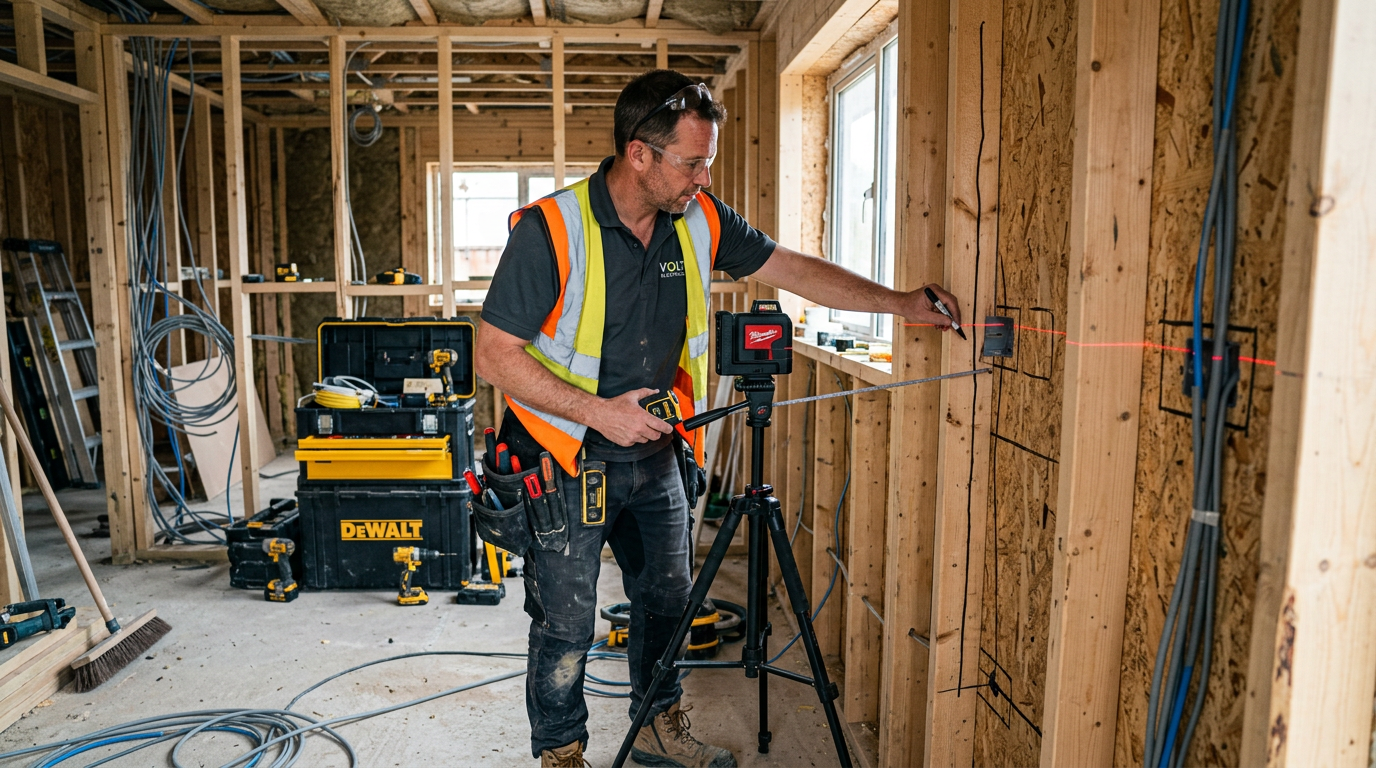

Před samotným sekáním nebo vrtáním je nutné přenést projekt do skutečného prostoru. Na stěnách se vyznačí trasy kabelů, poloha instalačních krabic, rozvaděče, svítidel a dalších zařízení. Současně je vhodné projít s elektrikářem jednotlivé místnosti a ověřit, zda návrh odpovídá reálnému rozmístění nábytku, kuchyňské linky, sanitárního vybavení i technologií. Praktické rozhodnutí v této chvíli může předejít změnám, které by po dokončení povrchů znamenaly bourání.
Do zdiva se následně vyřežou drážky pro kabely a otvory pro krabice. U větších staveb se používají drážkovací frézy s odsáváním, které umožňují přesnější práci a omezují prašnost. V sádrokartonových konstrukcích se kabely vedou v dutinách, obvykle v ochranných chráničkách nebo podle konkrétní skladby konstrukce. Trasy by měly být přehledné a vedené tak, aby se minimalizovalo riziko jejich pozdějšího poškození při vrtání nebo montáži vybavení.

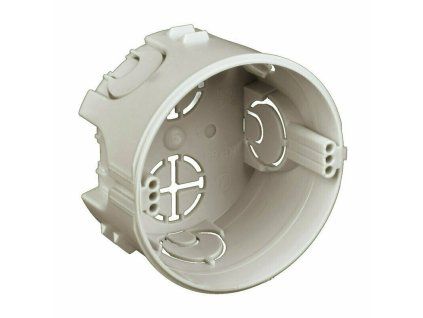

Do připravených otvorů se osazují krabice pro zásuvky a vypínače, případně odbočné krabice a speciální instalační boxy. Rozhodující není pouze správná výška, ale také přesné dodržení roztečí, svislosti a návaznosti na budoucí povrchy. U zásuvek v kuchyni nebo koupelně je třeba zohlednit pracovní desky, spotřebiče, ochranné zóny a požadavky na zvýšenou ochranu před úrazem elektrickým proudem. Před zakrytím by měla proběhnout kontrola všech pozic i tras podle projektové dokumentace.
Rozvaděč a příprava na budoucí technologie

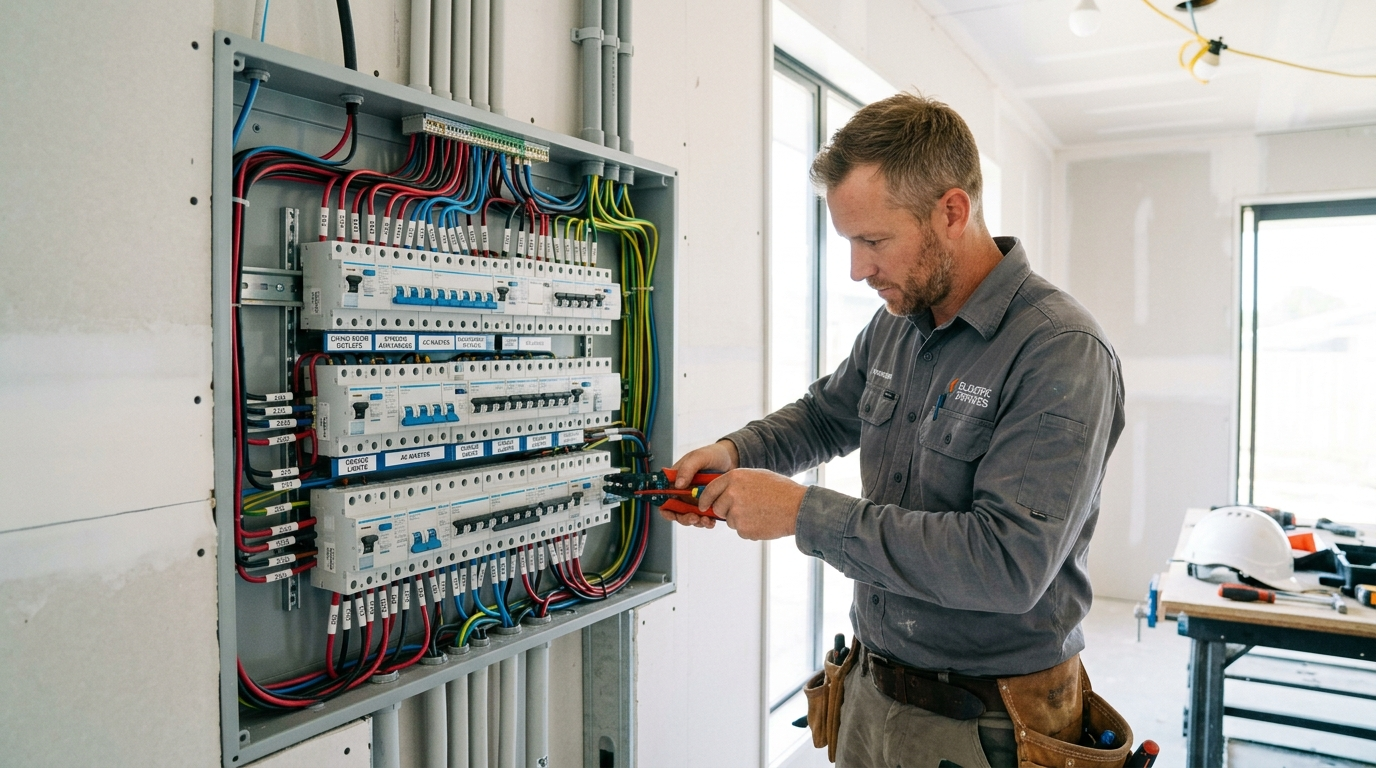

Důležitým centrem celé instalace je hlavní rozvaděč. Jeho velikost a vnitřní uspořádání by neměly odpovídat pouze dnešnímu počtu jističů. V rozvaděči se obvykle nachází hlavní vypínač, jističe jednotlivých okruhů, proudové chrániče a přepěťová ochrana. Podle vybavení domu mohou přibýt moduly pro řízení vytápění, chytrou domácnost, fotovoltaiku nebo další specializované systémy. Rezervní prostor usnadní budoucí rozšíření a zabrání tomu, aby se při každé změně musel celý rozvaděč předělávat.
Stejnou předvídavost je vhodné uplatnit i u kabelových tras. Pokud se v budoucnu počítá s venkovními žaluziemi, kamerami, zahradním domkem, tepelným čerpadlem nebo wallboxem, je levnější připravit potřebné průchody, chráničky a dostatečnou kapacitu už během hrubých rozvodů. U fotovoltaiky je třeba promyslet trasu mezi střechou, technologickým zázemím a rozvaděčem. U elektromobilu zase výkon nabíjení, délku vedení a případné řízení zatížení domu.
Nejčastější problémy vznikají kvůli malému počtu zásuvek, nevhodně umístěným vypínačům, poddimenzovaným kabelům nebo chybějící přípravě pro datové a bezpečnostní systémy. Před zaklopením konstrukcí proto musí být hotová důkladná kontrola a později také odborná revize podle rozsahu instalace a požadavků stavby. Dokumentace skutečného provedení, včetně změn oproti původnímu projektu, je důležitá pro servis, revize i bezpečné budoucí úpravy.
